Beschreibung
Das EBIS-ENC4-IO16 System ist das Zählerinterface der EBIS IoT Produktfamilie. Neben den standardmäßigen Eigenschaften der EBIS Produktserie verfügt die EBIS-ENC4-IO16 Einheit über 3 Sin/Cos– und 1 Inkrementalzählereingang oder 4 Inkrementalzählereingänge. Zusätzlich zur Messdatenerfassung der Sensoren bietet das System einen Trigger-Eingang (z.B. für Fußtaster) oder einen Ausgang zur Ansteuerung einer Achse (X3 Option). Des Weiteren ermöglicht das digitale PLC-Interface mit 8 dig. Eingängen und 8 dig. Ausgängen die Kommunikation mit einer PLC und somit die Steuerung umfangreicher automatisierter Abläufe. Durch die verschiedenen Versionen und Konfigurationsmöglichkeiten kann ein weites Spektrum von Anwendungen mit verschiedensten Sensoren realisiert werden.

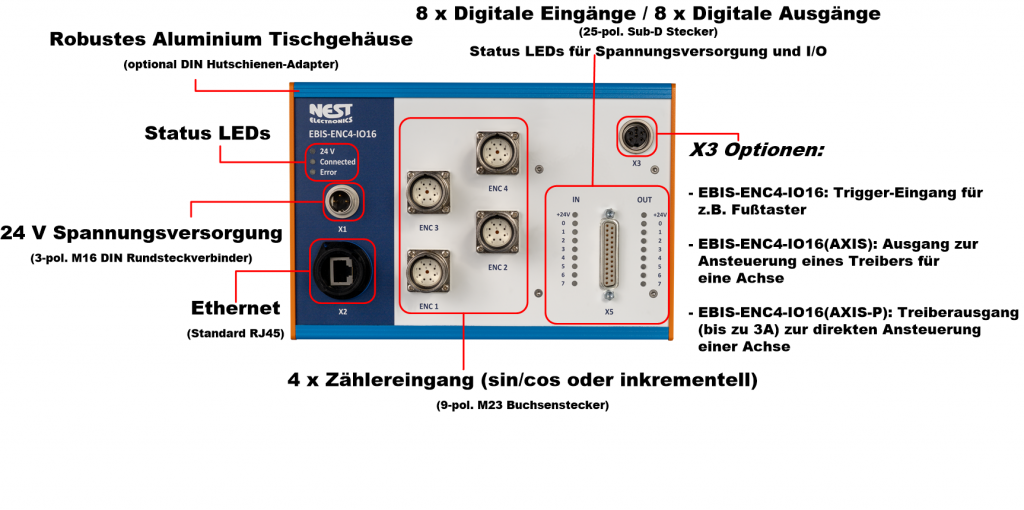

![EBIS-ENC4-IO16 ist ein Zählinterface mit 3x Sin/Cos und 1x Inkrementalzählereingang oder 4x Eingang für inkementelle Zähler, inklusive PLC-Schnittstelle zur Steuerung komplexer Abläufe.](https://nest-electronics.com/wp-content/uploads/2019/05/EBIS-ENC4-IO16_Beschreibung_de-768x382.jpg)
Technische Merkmale
Allgemeine Spezifikationen
Versorgungsspannung | |
Nominalspannung | 24V DC |
Versorgungsspannung | 18V – 30V DC |
Anschluss (X1) | 3-pol. M16 DIN Rundsteckverbinder |
Ethernet | |
IP-Adresse | 192.168.0.17x (konfigurierbar) |
Anschluss (X2) | Standard RJ45 Buchse (optional: IP68) |
Gehäuse | |
Aluminium Tischgehäuse | optional: DIN Hutschienen-Adapter |
Abmessungen (mm) | 224 x 150 x 60 |
Kommunikationsschnittstellen | |
TCP/IP | EBIS-Protokoll |
.NET Bibliothek | |
Web Interface | Konfiguration, Firmware-Update, etc. |
Cloud Support | MQTT, Azure, AWS |
Sicherheitsmerkmale | |
Status LEDs | Versorgungsspannung, Netzwerkstatus, Fehler |
Verschlüsselungsprotokoll | TLS |
EBIS-ENC4-IO16 Spezifikationen
Allgemein | |
Anschlüsse (ENC1-ENC4) | 9-pol. M23 Rundsteckverbinder |
Spannungsversorgung | 5 V / 250 mA (geregelt/Sense-Leitung) |
Eingang (ENC4) | 1 x Inkrementalzählereingänge mit A, B, Z Signal |
Differentialeingänge | TIA/EIA-422-B Standard, TTL |
Eingangs-Hysterese | 35 mV typ. |
Max. Eingangsfrequenz | 32 MHz |
“Open Circuit, Short Circuit, and Terminated Fail-Safe design” | |
ESD-Schutz | ± 15 kV HBM ANSI/JEDEC JS-001 ± 8 kV IEC61000-4-2 Contact Gap Discharge ±-15 kV IEC61000-4-2 Air Gap Discharge |
Sin/Cos-Zählereingänge (ENC1-ENC3) | |
Eingänge | 3 x sin/cos Zählereingänge mit A, B, Z Signal |
Differentialeingänge | 10 mVSS – 1 VSS (9 prog. Verstärkungsfaktoren) 11µASS |
Eingangs-Hysterese | 5,625° – 9° (abhängig von Interpolationsfaktor) |
Interpolationsfaktor | 1 – 16 |
Max. Eingangsfrequenz | 200 kHz – 3,2 MHz (abhängig von Interpolationsfaktor) |
ESD-Schutz | 2 kV HBM |
Inkrementalzählereingänge (ENC1-ENC3) | |
Eingänge | 3 x Inkrementalzählereingänge mit A, B, Z Signal |
Differentialeingänge | TIA/EIA-422-B Standard, TTL |
Eingangs-Hysterese | 35 mV typ. |
Max. Eingangsfrequenz | 32 MHz |
“Open Circuit, Short Circuit, and Terminated Fail-Safe design” | |
ESD-Schutz | ± 15 kV HBM ANSI/JEDEC JS-001 ± 8 kV IEC61000-4-2 Contact Gap Discharge ± 15 kV IEC61000-4-2 Air Gap Discharge |
Digital Inputs/Outputs | |
Anzahl Inputs | 8 |
Galvanische Trennung | 500 VAC |
Nominalspannung (VSUPPLY) | 24 VDC |
Spannungsversorgung | 11 V – 35 V |
ESD-Schutz | 2,5 kV HBM JESD22-A114-B 1,5 kV CDM ESD STM5.3.1-1999 |
Informationen: Digitales Interface IEC61131-2 Type 1, PLC Schnittstelle, Status LEDs, externe Spannungsversorgung benötigt (VSUPPLY und GND) | |
Anzahl Outputs | 8 |
Typ | 0,625 A High-Side Switch |
Galvanische Trennung | 500 VAC |
Nominalspannung (VSUPPLY) | 24 VDC |
Spannungsversorgung | 11 V – 35 V |
ESD-Schutz | 2 kV HBM JESD22-A114-B 1 kV CDM ESD STM5.3.1-1999 |
Informationen: Kurzschlussschutz, Überspannungsschutz, Strombegrenzung, PLC Schnittstelle, Schalten von induktiver und kapazitiver Last, Status LEDs, externe Versorgung benötigt (VSUPPLY und GND) |
Spezifikation nach Version (Sin/Cos-Zählereingänge oder Inkrementalzählereingänge)
Versionen
Typenbezeichnung | Beschreibung | Bestellnummer |
EBIS-ENC4-IO16(INC) | – ENC1-ENC4 inkremental – 8 x Dig. Eingang – 8 x Dig. Ausgang – X3: Trigger-Eingang für z.B. Fußtaster | 710 |
EBIS-ENC4 -IO16 (SIN/COS) | – ENC1-ENC3 sin/cos, ENC4 inkremental – 8 x Dig. Eingang – 8 x Dig. Ausgang – X3: Trigger-Eingang für z.B. Fußtaster | 711 |
EBIS-ENC4 -IO16 (INC/AXIS) | – ENC1-ENC4 inkremental – 8 x Dig. Eingang – 8 x Dig. Ausgang – X3: Ausgang zur Ansteuerung eines Treibers für eine Achse | 712 |
EBIS-ENC4 -IO16 (SIN/COS/AXIS) | – ENC1-ENC3 sin/cos, ENC4 inkremental – 8 x Dig. Eingang – 8 x Dig. Ausgang – X3: Ausgang zur Ansteuerung eines Treibers für eine Achse | 713 |
EBIS-ENC4 -IO16 (INC/AXIS-P) | – ENC1-ENC4 inkremental – X3: Ausgang zur Ansteuerung eines Treibers für eine Achse | 714 |
EBIS-ENC4 -IO16 (SIN/COS/AXIS-P) | – ENC1-ENC3 sin/cos, ENC4 inkremental – X3: Ausgang zur Ansteuerung eines Treibers für eine Achse | 715 |
Anwendungsbeispiele
- Automobilindustrie
- Werkzeugmaschinenindustrie
- Medizinische Produktionsmessung
- Optische Industrie
- Steuerungstechnik
- Robotik
